Прозвонка кабеля UTP/FTP: Методика, пошук траси та виявлення пошкоджень за допомогою RVG-T24

Електроніка та техніка

2 Червня, 20252 Червня, 2025

Вступ

У сучасних телекомунікаційних системах надійність мережевої інфраструктури є критично важливою. Одним із ключових елементів цієї інфраструктури є кабельні з’єднання, зокрема кабелі типу UTP (Unshielded Twisted Pair) та FTP (Foiled Twisted Pair). Для забезпечення безперебійної роботи мереж необхідно регулярно проводити технічне обслуговування, діагностику та ремонт кабельних ліній. У цьому контексті особливу роль відіграє процес прозвонки і перевірки кабелю, який дозволяє виявити несправності, визначити трасу прокладання та локалізувати місця пошкоджень.

Ця стаття призначена для професіоналів у галузі монтажу локальних мереж, інженерів телекомунікацій, відеоспостереження та спеціалістів з комп’ютерних систем. Ми детально розглянемо методику перевірки і технічного обслуговування мережевого кабелю, пошуку траси та виявлення місць пошкоджень, використовуючи багатофункціональний кабельний тестер-трасувальник RVG-T24 торговельної марки RV-ZAFT®.

1. Основи прозвонки кабелів UTP/FTP

1.1. Типи Кабелів

• UTP (Unshielded Twisted Pair): неекранована витою пара, широко використовується в локальних мережах.
• FTP (Foiled Twisted Pair): екранована витою пара з фольгованим екраном, забезпечує кращий захист від електромагнітних завад.
• Телефонний кабель.
• Коаксіальний кабель.

1.2. Мета прозвонки

• Виявлення обривів, коротких замикань та неправильних з’єднань.
• Визначення довжини кабелю та місця пошкодження.
• Визначення траси прокладання.
• Ідентифікація конкретного кабелю серед пучка.
• Перевірка правильності обтиску конекторів.

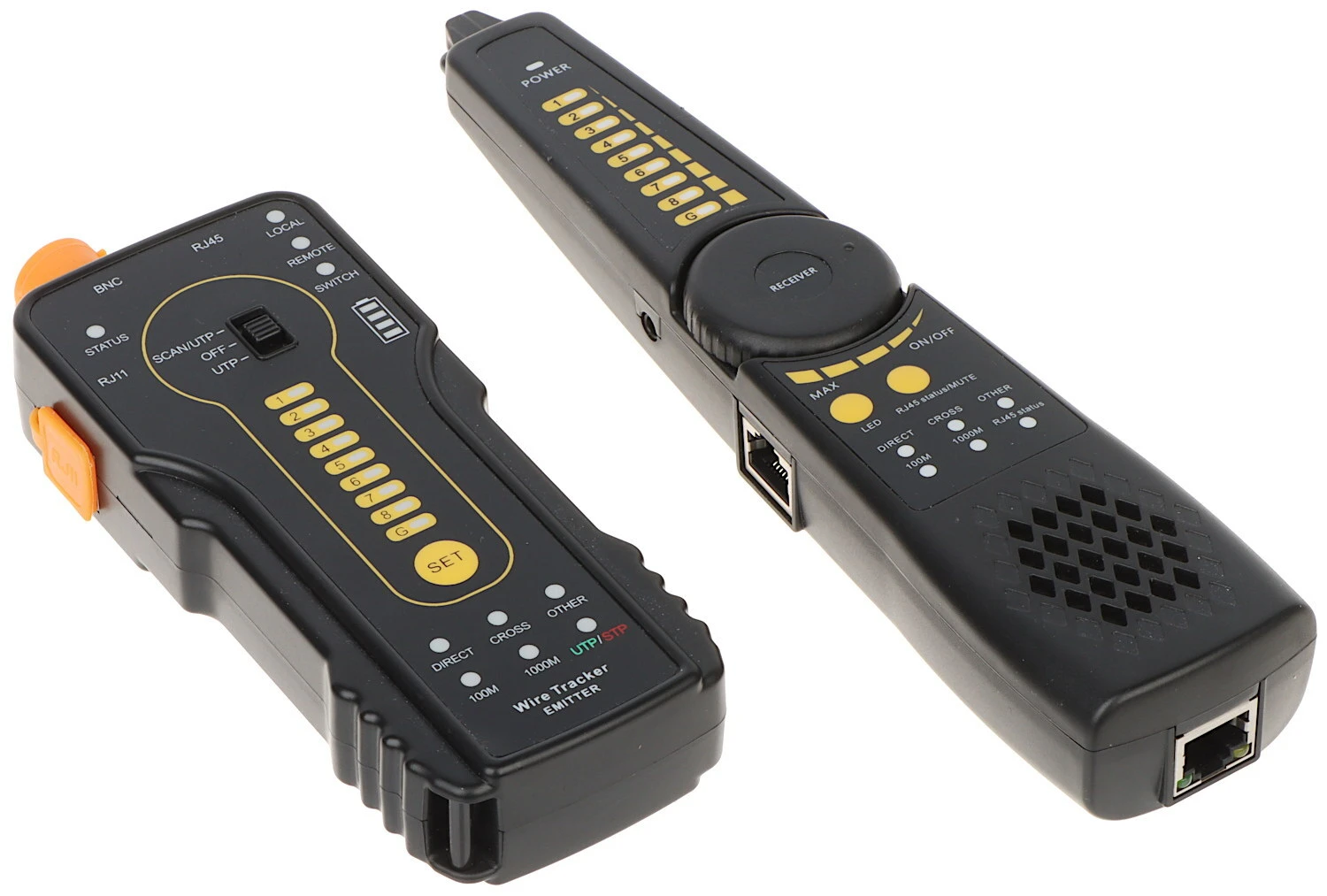

1.3. Особливості приладу RVG-T24

• Цифрове кодування другого рівня — мінімізація перешкод.
• Виявлення кабелю та тестування UTP в одному інтерфейсі.
• Визначення типу кабелю: 100M/1000M, прямий / перехресний / інший.
• Сканування та перевірка цілісності UTP/STP/RJ45/RJ11 кабелів.
• Виявлення стану телефонної лінії: очікування, дзвінок, знята слухавка.
• Швидке виявлення несправностей кабелів (RJ45).
• Витримка до 60В — дозволяє працювати напряму з PoE-комутатором.
• Перевірка цілісності екрана та екранованих кабелів.
• Визначення живлення PoE — перевірка наявності та типу живлення.
• Режим без звуку.
• Яскраві LED-лампи для роботи в темряві.

2. Практичні рекомендації

• Використання якісного обладнання: застосування надійних тестерів, таких як RVG-T24, для забезпечення точності діагностики.
• Навчання персоналу: регулярне підвищення кваліфікації технічного персоналу для ефективного використання обладнання.
• Документування процесів: ведення детальної документації про проведені роботи для подальшого аналізу та планування.

3. Інструкції з виявлення рідкісних та складних несправностей

3.1. Внутрішній перелом жили (мікроперелом)

Проблема: складні для виявлення пошкодження, що проявляються лише при згинанні кабелю.

Інструкція:

• Зафіксувати RVG-T24 на обох кінцях кабелю.
• Повільно згинати кабель уздовж траси, спостерігаючи за зміною опору.
• У місці, де сигнал зникає — мікроперелом. Рекомендується замінити всю ділянку.

3.2. Перехресні наведення між парами

Симптоми: спорадичні втрати пакета, висока затримка.

Методика:

• Використати RVG-T24 в режимі «Signal Generator» — подати імпульсний сигнал на одну пару.
• Аналіз вторинного наведення на сусідні пари за допомогою приймача.
• Якщо перехресний сигнал перевищує норму — кабель або неправильно скручений, або пошкоджений екран.

3.3. Пошкодження у стінах

Методика:

• У режимі трасування RVG-T24 визначає глибину сигналу навіть через бетон.
• Визначити найближчу точку зміни інтенсивності — можливе місце затискання або вигину.
• При виявленні різкого ослаблення — проводити заміну ділянки або обхід через інший канал.

4. Огляд стандартів тестування мережевих кабелів

4.1. ANSI/TIA-568

Це ключовий стандарт для структурованої кабельної системи, який визначає:

• Колірну схему обтиску пар (T568A / T568B)
• Вимоги до категорій кабелю (Cat5e, Cat6, Cat6A тощо)
• Максимальну довжину сегментів (до 90 м для основного кабелю + 10 м патчкордів)

RVG-T24 дозволяє перевірити відповідність обтиску до стандарту.

4.2. ISO/IEC 11801

Європейський стандарт, який класифікує компоненти кабельної системи:

• Рівень шумозахисту
• Типи екранів (U/UTP, F/UTP, S/FTP)
• Перевірка частотної смуги

Важливо при роботі з FTP-кабелем.

4.3. IEEE 802.3

Визначає фізичні рівні Ethernet-мереж — від 10Base-T до 10GBase-T.

• Важливо дотримуватися стандарту для забезпечення потрібної швидкості передачі.
• Тестер дозволяє виявити обмеження в середовищі передачі.

4.4. Методики тестування (RFC2544, BERT)

RFC2544: набір тестів на затримку, втрати пакетів, пропускну здатність.

BERT (Bit Error Rate Test): визначає частоту помилок у переданому потоці.

Хоча RVG-T24 не є лабораторним тестером, він дозволяє виявити фізичні дефекти, які стають причиною логічних помилок.

5. Деякі приклади практичного використання RVG-T24. Виявлення UTP-кабелів.

5.1 Перевірка послідовності та цілісності пар

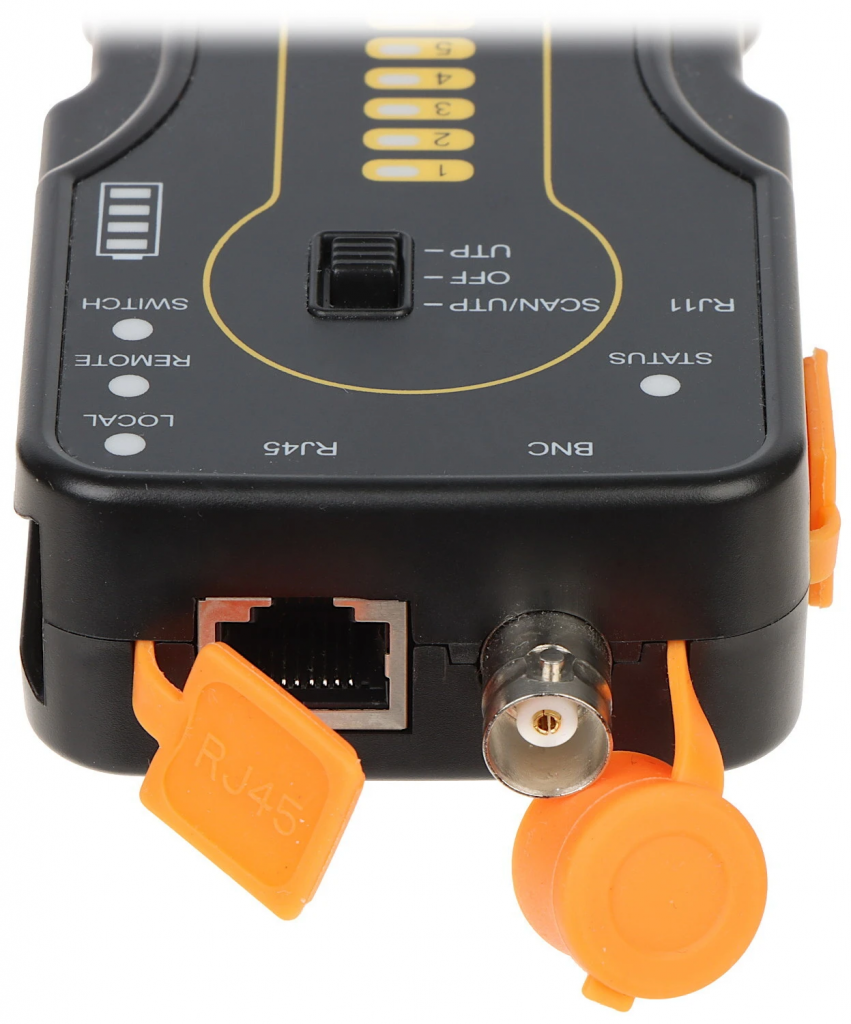

1. Підключіть мережевий або телефонний кабель до порту RJ45 передавача, інший кінець — до порту UTP приймача (приймач повинен бути увімкнений).
2. Увімкніть режим UTP на передавачі. Індикатори 1–8 і G покажуть порядок проводів. Індикатори 100M і 1000M покажуть тип кабелю за швидкістю.

Визначити справність кабелю можна як за допомогою передавача, так і приймача.
Якщо виведено “Direct / Cross” — кабель справний.
Після того як усі 8 індикаторів мигнули, приймач подасть звуковий сигнал:

• 1 звуковий сигнал — прямий кабель
• 2 сигнали — перехресний кабель
• 3 сигнали — неправильний або інший кабель.

5.2 Цікава функція – Виявлення живлення (PD powered detection)

1. Підключіть PoE-комутатор або інший пристрій PSE до порту “PD” на трекері
2. Якщо індикатор світиться — живлення на виході є
3. Є 4 індикатори:
   • Світяться 1236 — живлення йде через контакти 1,2,3,6
   • Світяться 4578 — через 4,5,7,8
   • Світяться обидва — живлення подається по обох групах

Застосування: визначення, які контакти використовуються для живлення, щоб уникнути пошкодження пристроїв (наприклад, IP-камер).

Та багато інших функцій (інструкція з експлуатації додається до комплекту).

6. Технічні характеристики

Висновок

Прозвонка кабелів UTP/FTP є невід’ємною частиною технічного обслуговування мережевої інфраструктури. Використання сучасних пристроїв, таких як RVG-T24, дозволяє ефективно виявляти несправності, визначати трасу прокладання та локалізувати місця пошкоджень. Дотримання методик тестування та регулярне обслуговування забезпечують надійну та безперебійну роботу мереж, що є критично важливим для сучасних телекомунікаційних систем.
